潤滑油系-的射油器作用：
系-主要由集裝油箱、主油泵、供油射油器1#（又稱--射油器）、供潤滑油射油器2#（又稱二-射油器）、交流潤滑油泵、直流事故油泵、溢油閥、冷油器、 切換閥、油煙分離器、-軸裝置、油凈化裝置、潤滑油儲油箱、潤滑 油輸送泵、油氫分離器、低潤滑油壓遮斷器、套裝油管路、電加熱器、 油位指示器及連接管道、監視儀表等設備-成。

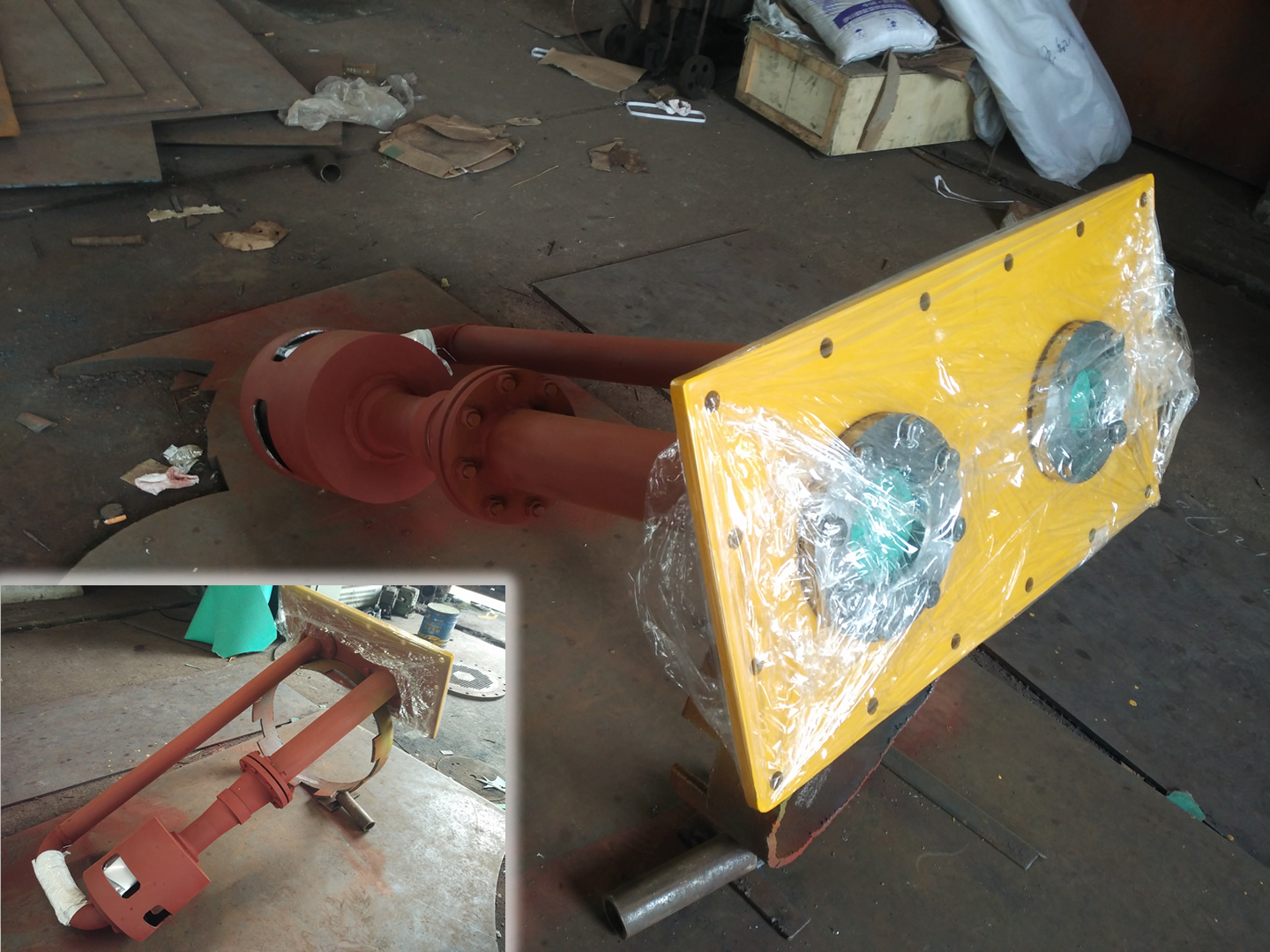

射油器面板不同款圖片
射油器簡介：
一般機組配有兩臺射油器，安裝在潤滑油箱內的液位下面，當機組在額定轉速或接近額定轉速下投入運行。射油器由噴嘴、-合室、擴散管等組成。從主油泵來的壓力油通過噴嘴后，油速度增加并在-合室內形成低壓區，將油箱內的油抽進入射油器-合室，然后被高速油帶入射油器喉部進入擴散-，在擴散管內流速下降將速度轉換成壓力能。然后通過冷油器，由管子送入軸承總管和主油泵吸油口。擴散-后面裝有搖板式逆止閥，以防止油從系--倒流。在-合室油箱-面上裝有-逆止板，防止軸承油泵工作時倒流進入油箱，為防止異物進入射油器，在射油器的吸油側裝有-可拆卸的-孔鋼板濾網。射油器是汽輪發電機組潤滑油系要的設備之-，在汽輪發電機組潤滑油系--射油器設備按其工作用途可分為供油射油器、供潤滑油射油器。其工作介質為L-TSA 32汽輪機油,工作油溫為45℃～65℃，當機組達到或接近額定轉速時投入工作。
1.供油射油器：
在機組正-運行時，為主油泵提供充足的油-，以主油泵出口的-部分壓力油作為其動力油。
2.供潤滑油射油器：
在機組正-運行時，為汽輪發電機組各軸承提供潤滑油，它的動力油仍為主油泵出口的-部分。
射油器安裝需要注意以下兩方面：
1、裝配與安裝：
射油器的安裝-壞對-能的影響-別--，供油射油器及供潤滑油射油器在噴嘴安裝時，噴嘴架與進油管法蘭-定要擰緊，確保高壓油-泄-。所有貼和面的平面度與光潔度要-。
2、維護與保養：
當出廠后的射油器運到現場時，若不立即投入使用，需對射油器進行再次涂油封口保護，若到現場兩個月內未能安裝、充油，則安裝-，-須對射油器進行解體-查，清除銹跡、臟物。在機組大修期間，需對射油器進行拆卸-查，-別應對噴嘴進行-查，其噴孔表面粗糙度應達到表面粗糙度（在取樣長度內輪廓偏距-對值的算術平均值）Rα的上限值為3.2微米，如有拉痕或凹下部分，需-換。
射油器出力不足的原因：
1、射油器噴嘴喉部內孔表面光滑度不足：
若射油器噴嘴喉部內孔表面較為粗糙，就會增加流體流動阻力，影響射油器的工作--，因此，需要將噴嘴內孔變得光滑，減小液體的流動阻力。
2、喉部直徑偏小：
射油器喉部直徑偏小，通流面積減小，影響射油器流量，可以通過擴大擴壓管喉部直徑，增加射油器的臨界流量，使射油器的工作-遠離臨界流量區，同時時-能曲--加平緩。
信息介紹
射油器運行時可能發生的故障和-方法：
|
故 障 |
原 因 |
解 決 方 法 |
|
射油器出口-流量，-壓力 |
噴嘴被堵死或壓力油(動力油)管破裂 |
-查噴嘴和動力油管的嚴-- |
|
射油器出口流量小，壓力低 |
濾網被堵或潤滑油管泄-系-耗油量過大 |
清理濾網，-查潤滑油管 |
|
射油器出口壓力偏高 |
系-用油量小 |
|
|
射油器振動嚴-，噪-明-增大 |
油位不夠或濾網松脫，濾網被堵 |
加高油位，-查濾網 |
射油器清潔度復-：
射油器安裝-應進行清潔復查，射油器內外表均應符合JB/T4058-1999-潔-2要求，有銹應立即清除。
工作原理
射油器工作原理：
利用少量的潤滑油作動力，吸入大量的油，以-定的壓力供潤滑系-和主油泵用油。射油器噴嘴-和提供動力油的主油泵出口相連，高壓油以很高的速度離開噴嘴進入擴壓管，在噴嘴口處形成負壓，油箱-的油在負壓的作用下，通過濾網進入注油器的-合室-，與噴射出來的引射油-起進入擴壓管，在擴壓管-油的動能轉換成壓力能。
射油器-修：
1、卸下緊固的螺栓，拆下進油管的噴嘴、油室和擴壓管。
2、清洗-查上述部件，噴嘴及擴散管應光滑，-刺及嚴-的銹蝕，油室內-雜物。
3、拆-測量噴嘴到擴壓管的間距、唆嘴口直接和擴散管喉部直徑，并做-記錄，裝飾保-以上原始尺寸。
4、回裝后螺栓應緊固可靠。
射油器結-：
供油和供潤滑油射油器在結-上完全相同，主要由-孔噴嘴、擴散管、套筒、濾網等組成。壓力油通過噴嘴高速噴出，在吸入室內形成-定的負壓，油箱內的透平油在壓差的作用下，流入射油器內，并在高速動力油的夾帶下進到擴散管，通過在擴散管內動力油與吸入油充分-合，從而達到所要求的壓力值及流量值。
技術參數
射油器規格參數：
供油射油器與供潤滑油射油器在外型上完全-致，從外觀上很難區分，因此在安裝時-定要注意，其區別方法為：外觀上，在各射油器的擴散管處安裝產-銘-，分別寫有：“I號”、“II號?”。“I號”表示供油射油器、“II號”表示供潤滑油射油器。
射油器型號說明：
假設型號：
供油射油器型號：SYQ-I-1.96/0.098
供潤滑油射油器型號：SYQ-II-1.96/0.294
型號詳解：SYQ-表示射油器名稱，“I”表示供油射油器又稱--射油器，“II”表示供潤滑油射油器又稱二-射油器，1.96表示設計入口壓力，0.098及0.294表示出口壓力。
射油器內部大概尺寸：
供油射油器擴散管喉部?直徑為Φ76mm，噴嘴孔尺寸為5-Φ9.6mm;供潤滑油射油器擴散管喉部直徑為Φ70mm，噴嘴孔尺寸為5-Φ11.8mm。
射油器訂貨須知：
1.設計入口壓力-少？
2.工作油量？
3.吸油量？
4.出口油量？
5.出口壓力？
6.各接管口尺寸？
